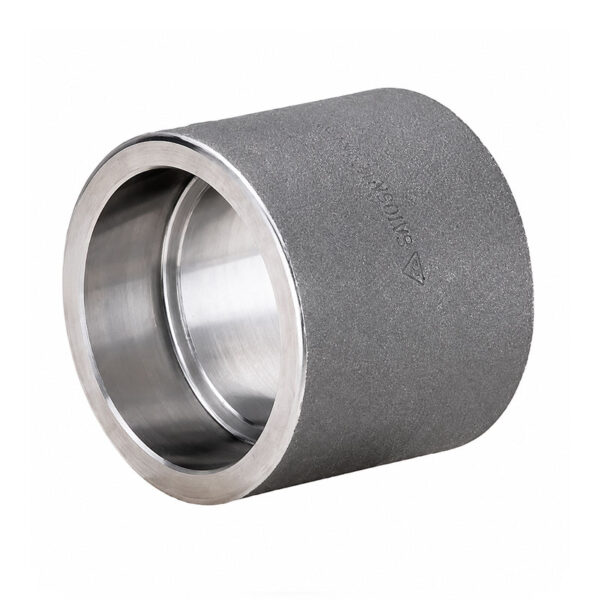

نیم بوشن ساکت ولد فورج استیل 304 و 316، اتصالی صنعتی برای ایجاد خروجی یا انشعاب روی خطوط لوله، مخازن و تجهیزات فرایندی است. این قطعه در یک سمت دارای حفره ساکت ولد است و سمت دیگر آن، باتوجهبه طراحی اتصال، به بدنه لوله یا تجهیز جوش داده میشود.
این محصول با نامهای نیمبوشن ساکت ولد استیل، هاف کوپلینگ ساکت ولد، نیمبوشن جوشی فورج استیل و Socket Weld Half Coupling نیز شناخته میشود. ساختار کوتاه و یکطرفه آن، امکان ایجاد یک اتصال جوشی کوچک و جمعوجور را در نقاط موردنیاز فراهم میکند.
کاربرد نیم بوشن ساکت ولد فورج استیل
از نیم بوشن ساکت ولد فورج استیل برای ایجاد یک خروجی ساکت ولد روی بدنه لوله، مخزن یا تجهیزات فرایندی استفاده میشود. لوله یا قطعه سازگار داخل سوکت اتصال قرار میگیرد و سپس محل اتصال مطابق دستورالعمل جوشکاری پروژه جوش داده میشود.
- ایجاد خروجی روی خطوط لوله صنعتی
- ایجاد انشعاب برای لولههای سایز پایین
- اتصال تجهیزات جانبی به خطوط فرایندی
- ایجاد نقاط ونت، تخلیه یا نمونهگیری
- استفاده در خطوط ابزار دقیق
- نصب روی مخازن و تجهیزات صنعتی
- کاربرد در خطوط آب، بخار، هوا و سیالات صنعتی
- استفاده در صنایع نفت، گاز، پتروشیمی و شیمیایی
انتخاب نیمبوشن ساکت ولد استیل باید براساس سایز لوله، فشار و دمای طراحی، نوع سیال، گرید متریال و الزامات جوشکاری انجام شود. مشخصات اتصال نیز باید با نقشه پایپینگ، کلاس متریال و مدارک مهندسی پروژه مطابقت داشته باشد.
ساختار هاف کوپلینگ ساکت ولد استیل
هاف کوپلینگ ساکت ولد برخلاف بوشن کامل، معمولاً فقط در یک سمت خود حفره ساکت ولد دارد. سمت دیگر اتصال برای نصب روی خط لوله، مخزن یا تجهیز در نظر گرفته میشود. شکل و جزئیات این قسمت ممکن است براساس طراحی و مدارک سازنده متفاوت باشد.
در بخش ساکت، انتهای لوله داخل حفره اتصال قرار میگیرد. سپس جوش گوشهای در قسمت بیرونی و پیرامون اتصال اجرا میشود. برای دستیابی به اتصال مناسب، قطر داخلی سوکت و ابعاد لوله باید با یکدیگر سازگار باشند.
بدنه نیم بوشن ساکت ولد فورج استیل با فرایند فورج تولید میشود. شکلدهی فلز تحت فشار، در صورت رعایت الزامات ساخت، ساختاری متراکم و یکنواخت ایجاد میکند. به همین دلیل، فرایند فورج برای تولید بسیاری از اتصالات فشارقوی با ابعاد کوچک کاربرد دارد.
تفاوت نیمبوشن و بوشن کامل ساکت ولد
بوشن کامل ساکت ولد معمولاً در هر دو سمت خود سوکت دارد و برای اتصال دو قطعه لوله به یکدیگر استفاده میشود. نیمبوشن ساکت ولد فقط در یک سمت دارای سوکت است و سمت دیگر آن روی خط، مخزن یا تجهیز نصب میشود.
| ویژگی | نیمبوشن ساکت ولد | بوشن کامل ساکت ولد |
|---|---|---|
| تعداد سوکت | یک سمت | دو سمت |
| کاربرد اصلی | ایجاد خروجی یا اتصال موضعی | اتصال دو قطعه لوله |
| نحوه نصب متداول | نصب روی خط، مخزن یا تجهیز | قرارگیری بین دو قطعه لوله |
| ساختار | کوتاه و یکطرفه | دوطرفه |
انتخاب استنلس استیل 304 یا 316
نیمبوشن ساکت ولد استیل 304 برای بسیاری از خطوط عمومی و محیطهایی با خورندگی معمولی استفاده میشود. این گرید در سیستمهای آب، هوا، بخار و برخی صنایع غذایی و تأسیسات صنعتی کاربرد دارد؛ بااینحال، سازگاری آن باید با شرایط واقعی سرویس بررسی شود.
استنلس استیل 316 بهدلیل وجود مولیبدن، معمولاً مقاومت بیشتری در برابر خوردگی حفرهای و برخی محیطهای حاوی کلراید دارد. در نتیجه، هاف کوپلینگ ساکت ولد استیل 316 میتواند برای بعضی خطوط شیمیایی، محیطهای دریایی و سرویسهای خورندهتر گزینه مناسبتری باشد.
| ویژگی | استنلس استیل 304 | استنلس استیل 316 |
|---|---|---|
| کاربرد عمومی | بسیار متداول | مناسب محیطهای خورندهتر |
| وجود مولیبدن | ندارد | دارد |
| مقاومت در برخی محیطهای کلرایدی | محدودتر | معمولاً بیشتر |
| هزینه تأمین | معمولاً کمتر | معمولاً بیشتر |
گرید نیمبوشن جوشی استیل باید باتوجهبه ترکیب شیمیایی سیال، میزان کلراید، فشار کاری، دمای سرویس و شرایط محیطی انتخاب شود. در پروژههای حساس، گرید محصول را با مارکینگ بدنه، گواهی متریال و مدارک رسمی سازنده تطبیق دهید.
مشخصات فنی نیمبوشن ساکت ولد استیل
| نام محصول | نیمبوشن ساکت ولد فورج استیل |
|---|---|
| نام انگلیسی | Forged Stainless Steel Socket Weld Half Coupling |
| نام رایج انگلیسی | Socket Weld Half Coupling |
| نوع محصول | هاف کوپلینگ ساکت ولد |
| متریال | استنلس استیل |
| گریدهای متداول | 304 و 316 |
| روش تولید | فورج |
| نوع اتصال | یک سر ساکت ولد |
| استاندارد ابعادی متداول | ASME B16.11، در صورت انطباق محصول |
| کلاسهای فشاری متداول | Class 3000، Class 6000 و Class 9000، مطابق مدارک سازنده |
| کاربرد اصلی | ایجاد خروجی یا انشعاب ساکت ولد |
| محل استفاده | خطوط لوله، مخازن و تجهیزات فرایندی |
استاندارد، سایز، کلاس فشاری و گرید نیم بوشن ساکت ولد فورج استیل باید براساس مارکینگ محصول، کاتالوگ یا گواهی متریال بررسی شود. کلاس حکشده روی اتصال نیز بهتنهایی نشاندهنده یک فشار کاری ثابت در تمام دماها و شرایط سرویس نیست.
مزایای نیمبوشن ساکت ولد فورج استیل
- ساختار کوتاه و مناسب فضاهای محدود
- امکان ایجاد خروجی ساکت ولد روی خط یا تجهیز
- مناسب برای اتصالات و انشعابهای سایز پایین
- بدنه فورجشده با ساختار متراکم
- قابل عرضه در گریدهای استنلس استیل 304 و 316
- قابل استفاده در کلاسهای فشاری مختلف
- مناسب برای نقاط نمونهگیری، ونت و تخلیه
- عدم وجود رزوه در مسیر اتصال
هاف کوپلینگ فورج استیل امکان ایجاد یک خروجی جوشی موضعی را بدون استفاده از بوشن کامل فراهم میکند. این ویژگی زمانی اهمیت دارد که فضای نصب محدود باشد یا فقط یک محل اتصال ساکت ولد موردنیاز باشد.
تفاوت نیمبوشن ساکت ولد و دندهای
نیمبوشن ساکت ولد دارای حفرهای برای قرارگیری انتهای لوله و اجرای جوش گوشهای است. در مقابل، نیمبوشن دندهای یک رزوه مادگی دارد و قطعه رزوه نری به آن متصل میشود. بنابراین، روش نصب و آببندی این دو اتصال با یکدیگر متفاوت است.
| ویژگی | مدل ساکت ولد | مدل دندهای |
|---|---|---|
| نوع اتصال خروجی | جوشی | رزوهای |
| نحوه اتصال قطعه | قرارگیری داخل سوکت و جوشکاری | بستن قطعه دارای رزوه نری |
| نیاز به مواد آببندی رزوه | ندارد | معمولاً دارد |
| بازکردن اتصال | بدون برش امکانپذیر نیست | در شرایط مناسب امکانپذیر است |
| نیاز به جوشکاری | دارد | در سمت رزوهای ندارد |
انتخاب بین مدل ساکت ولد و دندهای باید براساس مشخصات فنی خط، الزامات نشتی، قابلیت تعمیر، نوع سیال و استانداردهای پروژه انجام شود.
نکات نصب نیم بوشن ساکت ولد فورج استیل
پیش از نصب نیم بوشن ساکت ولد فورج استیل، مارکینگ، سایز، گرید متریال، کلاس فشاری و ابعاد سوکت را بررسی کنید. سطح محصول نیز باید از نظر ترک، خوردگی، ضربه، آلودگی و تغییر شکل کنترل شود.
انتهای لوله باید بهصورت یکنواخت برش داده و پلیسهگیری شود. سطح داخلی سوکت و سطح خارجی لوله نیز باید پیش از مونتاژ از آلودگی، روغن، رطوبت و ذرات خارجی پاک شوند.
هنگام مونتاژ اتصالات ساکت ولد، فاصله انبساطی موردنیاز میان انتهای لوله و کف سوکت باید مطابق دستورالعمل جوشکاری، استاندارد پروژه و روش اجرایی تأییدشده رعایت شود. تماس کامل انتهای لوله با کف سوکت ممکن است در برخی شرایط تنش نامطلوب ایجاد کند.
جوشکاری نیمبوشن ساکت ولد استیل باید توسط نیروی واجد صلاحیت و براساس دستورالعمل جوشکاری تأییدشده انجام شود. فرایند جوشکاری و فلز پرکننده نیز باید با گرید اتصال، متریال لوله و شرایط سرویس سازگار باشند.
پس از نصب، وضعیت ظاهری جوش و محل اتصال را بررسی کنید. آزمونهای بازرسی و نشتی نیز باید براساس کلاس خط، مشخصات فنی و الزامات کنترل کیفیت پروژه انجام شوند.
نکات مهم پیش از سفارش
پیش از سفارش نیمبوشن ساکت ولد استیل، اطلاعات فنی زیر را مشخص کنید:
- سایز اسمی لوله و اتصال
- گرید استنلس استیل 304 یا 316
- کلاس فشاری موردنیاز
- استاندارد ساخت و ابعاد
- نوع و مشخصات سیال
- فشار و دمای طراحی
- میزان خورندگی محیط یا سیال
- برند و کشور سازنده
- تعداد موردنیاز
- نیاز به گواهی متریال یا مدارک بازرسی
گریدهای کمکربن 304L و 316L را فقط زمانی به مشخصات محصول اضافه کنید که مارکینگ، گواهی متریال یا مدارک رسمی سازنده آنها را تأیید کرده باشند. گریدهای 304، 304L، 316 و 316L نباید بدون سند فنی بهجای یکدیگر معرفی شوند.
خرید نیم بوشن ساکت ولد فورج استیل
برای استعلام قیمت نیم بوشن ساکت ولد فورج استیل 304 و 316، سایز، گرید، کلاس فشاری، استاندارد، برند و تعداد موردنیاز را اعلام کنید. ارائه این اطلاعات، انتخاب و تأمین محصول متناسب با مشخصات فنی پروژه را آسانتر میکند.
در پروژههای حساس میتوان گواهی متریال، شماره ذوب، گزارش آزمون و مدارک کنترل کیفیت را درخواست کرد. قیمت نیمبوشن ساکت ولد استیل براساس گرید، سایز، کلاس فشاری، برند، تعداد سفارش و شرایط بازار تعیین میشود.
