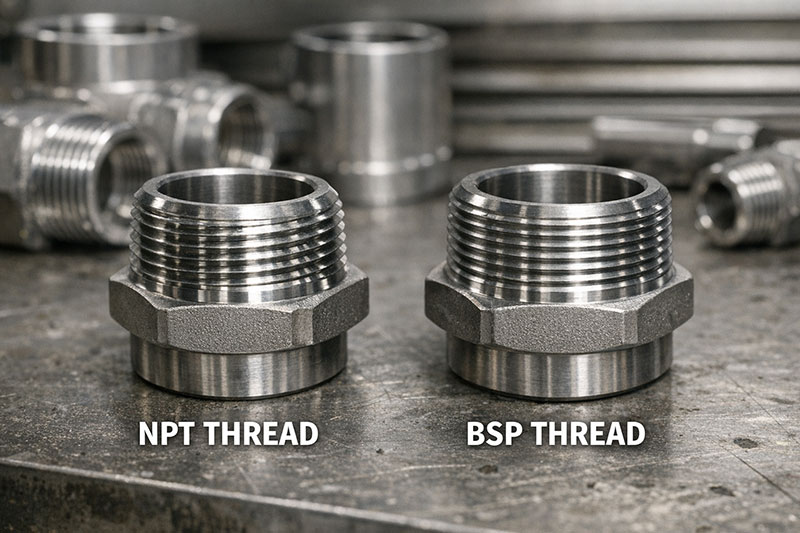

تفاوت رزوه NPT و BSP در اتصالات استنلس استیل
در سیستمهای پایپینگ صنعتی، شناخت تفاوت رزوه NPT و BSP اهمیت زیادی در انتخاب صحیح اتصالات دارد. بسیاری از اتصالات استنلس استیل مانند بوشن، مغزی، زانو و سهراهی با این استانداردها تولید میشوند. اگر استاندارد رزوهها به درستی انتخاب نشود، احتمال نشتی، آسیب به رزوه و حتی خرابی سیستم وجود دارد.
در این مقاله تفاوت استانداردهای NPT، BSPT و BSPP را بررسی میکنیم تا بتوانید در انتخاب اتصالات رزوهای استنلس استیل برای سیستمهای صنعتی تصمیم دقیقتری بگیرید.
رزوه NPT چیست؟
رزوه NPT (National Pipe Thread) استاندارد رزوه لوله در ایالات متحده آمریکا است. این نوع رزوه به صورت مخروطی طراحی شده و هنگام اتصال، رزوه نر و ماده در یکدیگر فشرده میشوند.
این فشردگی باعث ایجاد آببندی در اتصال میشود و معمولاً برای اطمینان بیشتر از نوار تفلون یا خمیر آببندی استفاده میشود.
ویژگیهای رزوه NPT
نوع رزوه: مخروطی (Tapered)
زاویه دندانه: 60 درجه
استاندارد طراحی: ANSI / ASME B1.20.1
روش آببندی: فشرده شدن رزوهها به همراه نوار تفلون
کاربرد: خطوط گاز، هوا، بخار، سیستمهای پنوماتیک و تجهیزات صنعتی
رزوه BSP چیست؟
رزوه BSP (British Standard Pipe) یکی از استانداردهای رایج در اروپا و بسیاری از کشورهای آسیایی است. این استاندارد در دو نوع مختلف تولید میشود:
BSPP (رزوه موازی)
BSPT (رزوه مخروطی)
این دو نوع رزوه از نظر ساختار متفاوت هستند و کاربردهای مختلفی در صنایع دارند.
رزوه BSPP چیست؟
رزوه BSPP که با نام رزوه G نیز شناخته میشود، کاملاً موازی است و برخلاف NPT شیب ندارد.
در این نوع اتصال، رزوهها فقط برای نگهداری قطعه استفاده میشوند و آببندی توسط واشر، گسکت یا اورینگ انجام میشود.
کاربرد این نوع رزوه بیشتر در تجهیزات اروپایی، صنایع غذایی و تجهیزات دقیق است.
رزوه BSPT چیست؟
رزوه BSPT نوع مخروطی استاندارد BSP است. این رزوه از نظر ساختار شبیه NPT میباشد اما تفاوت مهمی در زاویه دندانه دارد.
زاویه دندانه در رزوه BSPT برابر 55 درجه است در حالی که در NPT این زاویه 60 درجه میباشد.
به همین دلیل این دو استاندارد با یکدیگر سازگار نیستند.

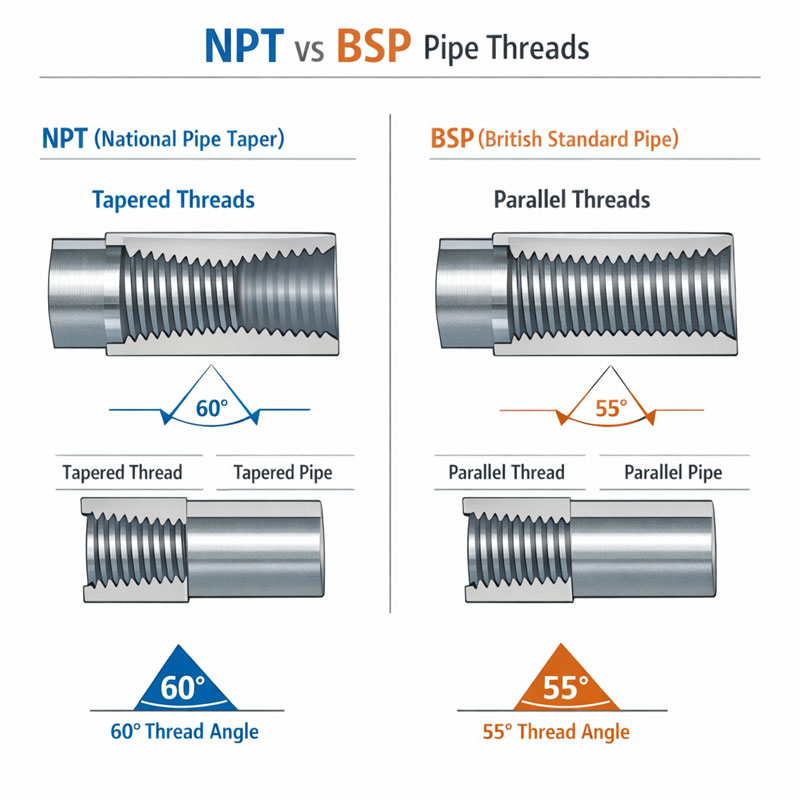

مقایسه رزوه NPT و BSP
یکی از سوالات رایج در صنایع پایپینگ این است که تفاوت رزوه NPT و BSP دقیقاً در چیست.
مهمترین تفاوتهای این دو استاندارد عبارتند از:
شکل رزوه
NPT: مخروطی
BSPP: موازی
BSPT: مخروطی
زاویه دندانه
NPT: 60 درجه
BSP: 55 درجه
روش آببندی
NPT: فشرده شدن رزوهها + نوار تفلون
BSPP: واشر یا اورینگ
BSPT: فشرده شدن رزوهها
استاندارد طراحی
NPT: استاندارد آمریکایی
BSP: استاندارد بریتانیایی
چرا نباید رزوه NPT و BSP را به هم متصل کرد؟
در برخی موارد ممکن است رزوههای NPT و BSP از نظر سایز مشابه به نظر برسند و حتی بتوان آنها را به هم پیچ کرد. با این حال به دلیل تفاوت در زاویه دندانه و پروفیل رزوه، این اتصال کاملاً آببند نخواهد بود.
استفاده از رزوههای ناسازگار میتواند باعث ایجاد نشتی، آسیب به رزوهها و حتی کاهش ایمنی سیستم پایپینگ شود.

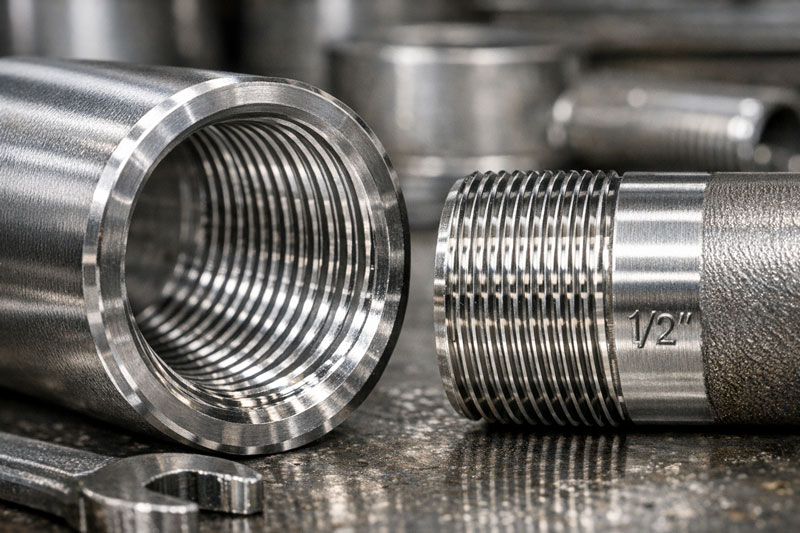

کاربرد رزوه NPT و BSP در اتصالات استنلس استیل
در اتصالات استنلس استیل 304 و 316، هر سه استاندارد NPT، BSPP و BSPT در صنایع مختلف استفاده میشوند.
رزوه NPT بیشتر در تجهیزات آمریکایی و صنایع نفت، گاز و پتروشیمی دیده میشود.
رزوه BSPP معمولاً در تجهیزات اروپایی، صنایع غذایی و سیستمهای فرآیندی کاربرد دارد.
رزوه BSPT نیز در بسیاری از تجهیزات صنعتی آسیایی و سیستمهای هیدرولیک استفاده میشود.
در صورتی که قصد خرید اتصالات استنلس استیل را دارید، بهتر است ابتدا استاندارد رزوه تجهیزات سیستم را بررسی کنید تا از سازگاری کامل اتصال اطمینان حاصل شود.
جمعبندی
شناخت تفاوت رزوه NPT و BSP برای انتخاب صحیح اتصالات در سیستمهای پایپینگ بسیار مهم است.
رزوه NPT یک استاندارد آمریکایی با زاویه دندانه 60 درجه و ساختار مخروطی است. در مقابل، رزوه BSP استاندارد بریتانیایی بوده و زاویه دندانه آن 55 درجه است و در دو نوع BSPP (موازی) و BSPT (مخروطی) تولید میشود.
در انتخاب اتصالات رزوهای استنلس استیل باید دقت کرد که استاندارد رزوهها با یکدیگر سازگار باشند تا از نشتی و آسیب به سیستم جلوگیری شود.
در مجموعه پویان استیل انواع بوشن استیل رزوهای، زانو استنلس استیل و سه راهی استیل در استانداردهای مختلف عرضه میشود و کارشناسان فنی این مجموعه آماده ارائه مشاوره برای انتخاب اتصال مناسب در پروژههای صنعتی هستند.
سوالات متداول
تفاوت رزوه NPT و BSP چیست؟
رزوه NPT دارای زاویه دندانه 60 درجه است در حالی که رزوه BSP زاویه 55 درجه دارد و استاندارد طراحی آنها متفاوت است.
آیا میتوان رزوه NPT و BSP را به هم متصل کرد؟
خیر. به دلیل تفاوت در زاویه دندانه و شکل رزوه، اتصال این دو استاندارد ممکن است باعث نشتی و آسیب رزوهها شود.
رزوه BSP چند نوع دارد؟
رزوه BSP در دو نوع BSPP (موازی) و BSPT (مخروطی) تولید میشود.
